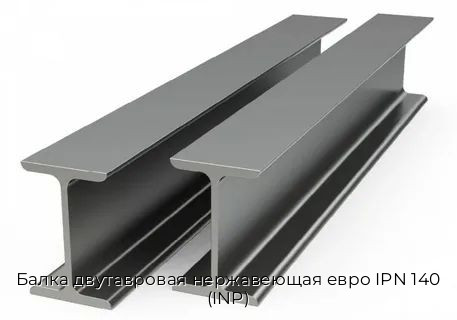

Техническое описание Балка двутавровая нержавеющая евро IPN 140 (INP)
Балка двутавровая нержавеющая евро IPN 140 (INP) применяется в промышленном оборудовании, архитектурных системах, пищевых и химических производствах, а также во влажных помещениях.
Балка двутавровая нержавеющая евро IPN 140 (INP) представляет собой нержавеющий двутавровый профиль европейского типа, предназначенный для конструкций с повышенными требованиями к коррозионной стойкости, точности и внешнему виду.
Эксплуатационные свойства
Нержавеющее исполнение помогает сохранять работоспособность во влажной и химически активной среде. Поверхность легче очищать, что важно для санитарно требовательных производств.
Монтаж выполняют с использованием совместимых крепёжных материалов и сварочных технологий, не ухудшающих коррозионную стойкость.
Геометрия и тип профиля
Высота 140 мм и ширина 66 мм задают основные габариты сечения. Толщина полки 8.6 мм влияет на сопротивление изгибу, а толщина стенки 5.7 мм — на восприятие сдвига и устойчивость профиля.
Размер 140 и тип изделия IPN; INP позволяют идентифицировать европейское сечение и использовать соответствующие расчётные характеристики.
Производство и закругления
Тип производства Сварка лазером позволяет получать точное соединение элементов профиля и аккуратную поверхность. Лазерная сварка снижает объём последующей зачистки и подходит для изделий с повышенными требованиями к геометрии.
Радиус внутреннего закругления 5.7 мм уменьшает концентрацию напряжений в переходе между стенкой и полкой. Радиус закругления полки 3.4 мм учитывается при установке накладок и сопрягаемых деталей.
Стандарт и длина
Стандарт изделия DIN 1025-1; EN 10024 устанавливает требования к геометрии и допускаемым отклонениям. Стандартизация упрощает проектирование и подбор соединительных элементов.
Длина 1 м удобна для изготовления коротких деталей, рам и участков оборудования. При раскрое учитывают припуск и требования к обработке торцов.
Проектирование и подбор
При выборе изделия учитывают характер нагрузки, способ закрепления, условия окружающей среды и требования к сроку службы. Номинальные параметры должны соответствовать рабочей документации и расчётной схеме.
Необходимый запас прочности назначают обоснованно: чрезмерное увеличение размеров повышает массу и стоимость, а недостаточный запас снижает надёжность узла.
Обработка и подготовка
Механическую обработку выполняют подходящим инструментом, контролируя состояние кромок и отсутствие деформаций. После резки или сверления детали очищают и при необходимости защищают открытые участки поверхности.
Перед сборкой проверяют совместимость соединительных элементов и фактические монтажные размеры. Это особенно важно в узлах с ограниченными допусками.
Подготовка к использованию
Рациональный подбор типоразмера уменьшает объём подрезки, сокращает отходы и ускоряет выполнение производственных операций.
Основные преимущества
- высокая коррозионная стойкость;
- точная геометрия европейского профиля;
- эффективная работа на изгиб;
- аккуратное лазерное соединение;
- соответствие DIN 1025-1; EN 10024.
Доставка и оформление заказа
Компания «Весь металл» выполняет поставки по Москве и регионам РФ. Балка двутавровая нержавеющая евро IPN 140 (INP) сопровождается сертификатами на металл, а вес и состав партии проверяются перед отгрузкой. Быстрая доставка и точная комплектация позволяют своевременно обеспечить объект необходимой продукцией. Заказать металл можно по телефону +7 495 275-25-22 либо по адресу zakaz@metall-ves.ru.
|
Ширина
|
66 |
|
Высота
|
140 |
|
Тип производства
|
Сварка лазером |
|
Масса 1п/м, т.
|
0.01456 |
|
Толщина полки
|
8.6 |
|
Толщина стенки
|
5.7 |
|
Размер
|
140 |
|
Площадь сечения, см2
|
18.2 |
|
Тип изделия
|
IPN, INP |
|
Стандарт изделия
|
DIN 1025-1, EN 10024 |
|
Радиус внутреннего закругления, мм
|
5.7 |
|
Радиус закругления полки, мм
|
3.4 |
|
Длина, м
|
1 |
